EER图可以较为直观的观察设计出的表相互之间的联系，这里使用 Workbnench 来演示如何生成Mysql中设计的 database 的EER图。

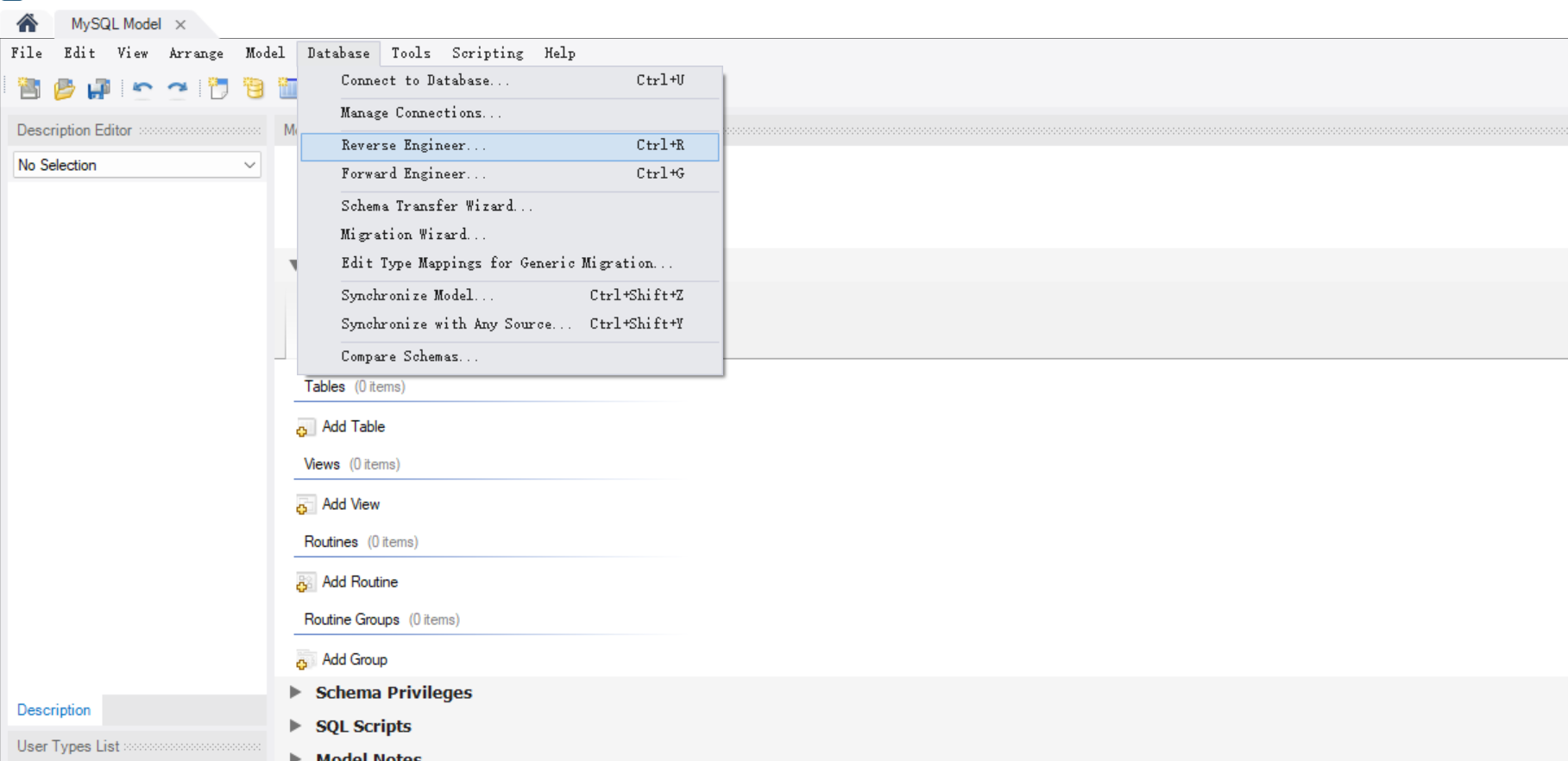

- 进入 Workbench 选择 Database 下的 Reverse Engineer

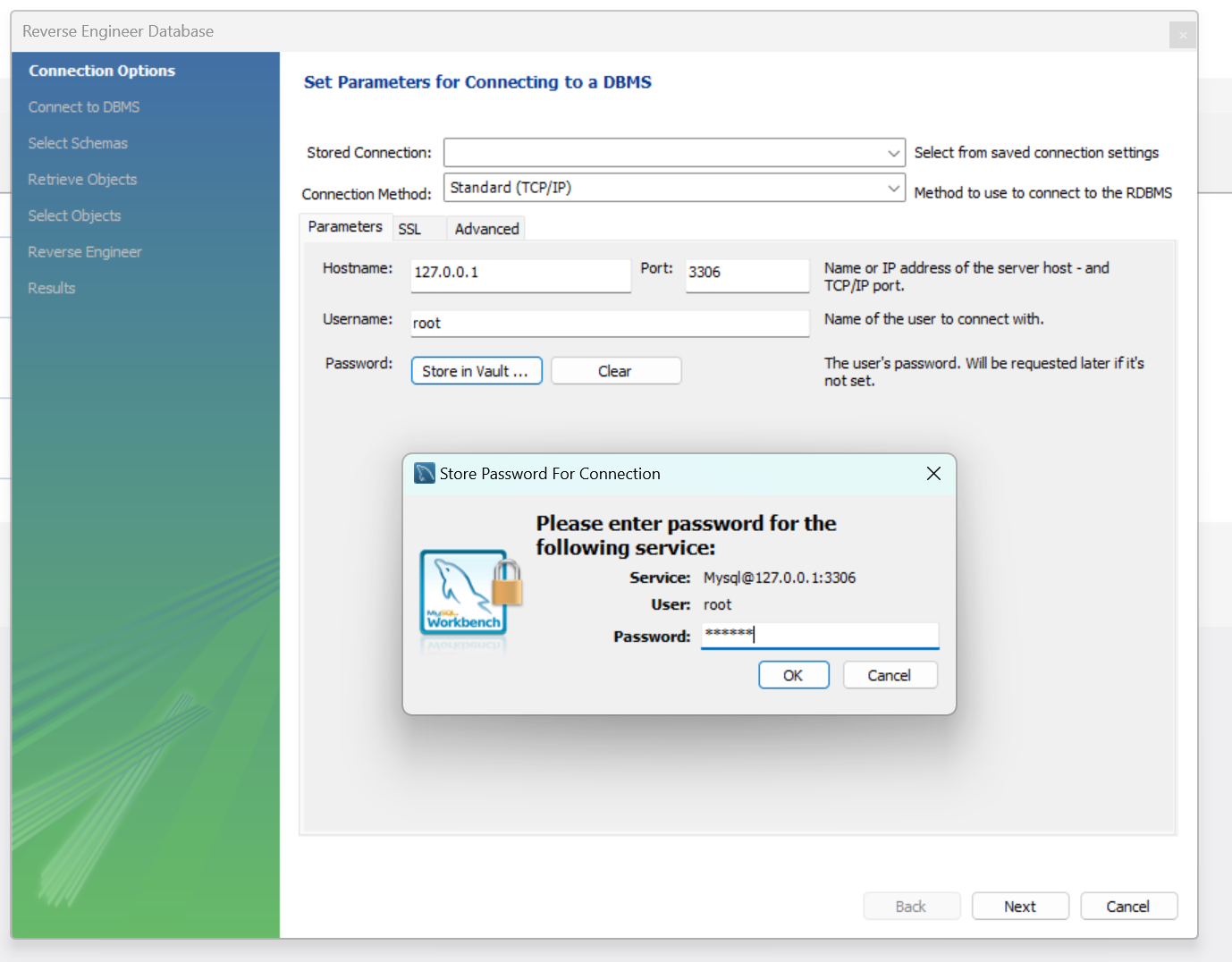

- 进入后输入相应的端口号，用户名密码等如下图

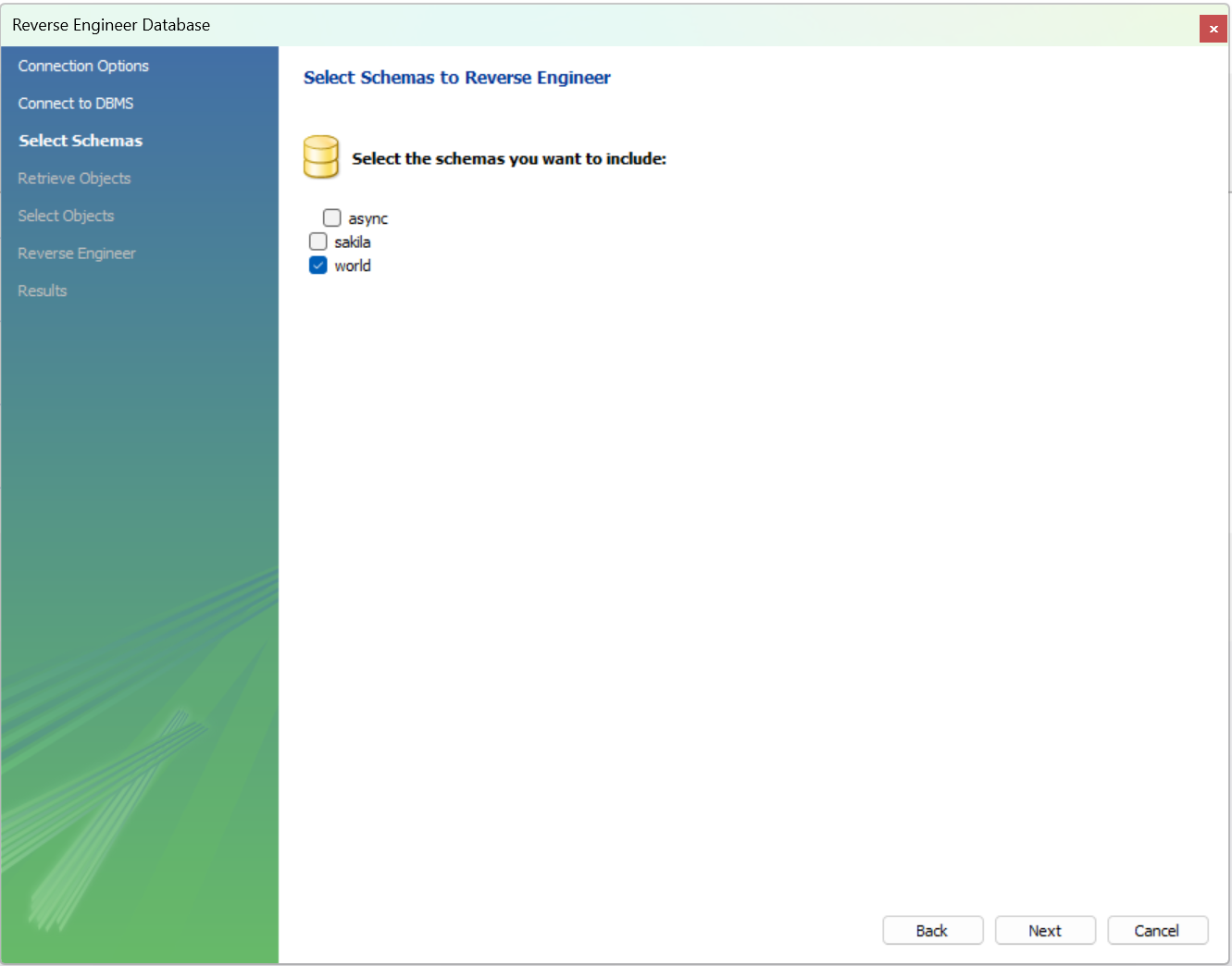

- 选择想要转换为 EER 图的 database 点击 next
- 生成结果
原本是想找到一个能根据 Mysql 中的 database 直接生成 ER 图的工具或者方法，但是到目前为止都没有查到，只能使用 visio 等相关软件自己手动绘制，不过好在 EER 图也很直观，功能大差不差吧
